雙通互補智能反洗過濾器，是一種利用濾網直接攔截水中的雜質，去除水體懸浮物、顆粒物，降低液體濁度，凈化水質，減少系統污垢、菌藻、銹蝕等產生，以凈化水質及保護系統其他設備正常工作的精密設備。過濾器由雙通道構成，水由進水口進入主過濾器過濾，當進水口的壓力與出水口的壓力大于等于1/2時；系統自動啟動反沖洗程序；雙通道過濾相互自動反清洗；用已經過濾的水對其管道進行清洗；做到不留死角絕對干凈；其過濾精度最精細可達到1微米；
一、雙通互補智能反洗過濾器簡介：
雙通互補智能反洗過濾器通過物理作用，以分離、回收廢水中不溶解的呈懸浮狀態的污染物質（包括顆粒雜物和固體油污等），根據水質的不同，過濾器上配套不同精度的濾芯，以達到污水處理的最佳效果。
     雙通道管道設計,成功攻克了單筒過濾反沖洗有死角弊端的缺陷;雙通道可同時過濾且相互反洗;用已過濾的水對設備進行反沖;做到沒有死角絕對干凈.
    過濾器人性化設計;濾芯法蘭式設計，方便后期檢修維護;閥門、管道采用法蘭連接；拆卸清洗方便而且便于維護；當過濾器任何組件發生故障時；只需要拆卸更換組件即可正常使用；
雙通互補智能反洗過濾器純機械全自動運行；自動排污；反沖期間在線不斷流。清洗周期可調節（10-3000s），過濾精度1-3000um;工作壓力：0.5-4.0Mpa（高壓可特殊設計）；單臺濾水量：1-4000m³/h;濾芯采用多層金屬編織絲網，通過特殊的燒結壓制與真空燒結等工藝制造而成的；具有機械強度高和整體剛性結構穩定；濾芯合理的結構跟先進生產工藝從而使其具有良好的過濾精度、過濾阻抗、機械強度、耐磨性、耐熱性等諸多優勢；過濾器使用壽命長久長達30年以上；
二、技術參數
產品型號：DN20、DN25、DN40、DN50、DN65、DN80、DN100、DN125、DN150
、DN200、DN250、DN300；
單臺濾水量：1～4000m³/h;
過濾精度：1～3000 μm(20μm以下采用五層燒結網；20μm米以上楔形網/燒結網均可)；
工作壓力：0.5-4.0Mpa（高壓可特殊設計）;
壓力損失：≤ 0.05 Mpa
工作水溫：0-200℃（100-200℃以上需要特殊定制）
排污時間：10～3000秒(可自行設定)
電源：交流三相：380V/ 50Hz
控制界面：PLC觸摸屏數顯、旋鈕、開關；
控制模式：壓差模式、時間模式、手動控制模式；
濾網類型：304、316L、2205、雙相鋼、鈦合金等楔形網/燒結網/沖孔網
三、過濾器特點
1、雙通道設計：同時過濾；增大過濾面積增大濾水量；保證過濾、排污的徹底性
2、雙通道互補反沖洗：雙通道過濾相互反洗；用已經過濾的液體對設備進行反洗；做到沒有死角；反洗的徹底性，從而保證過流量；
3、濾芯反沖洗：反沖洗時液體流向與過濾時液體流向相反；利用壓力對過濾器濾芯進行反洗；壓力越大；清洗效果越好；
4、設備材質可根據客戶需求而定：碳鋼、SS304、 SS316L、2205、鈦合金等可選（濾芯組件SS304、 SS316L、2205、鈦合金可選）；
5、過濾器閥門：過濾器閥門采用穩定性好、控制性強、經久耐用的硬密封電動蝶閥；材質分別為：碳鋼、鑄鋼、SS304、SS316L等可選，法蘭、絲扣連接可選，高溫高壓特殊要求需訂制，每臺過濾器標配5個；
6、濾芯組件；濾芯是過濾器的心臟；特采用特殊處理技術經高溫鍛壓燒結而成，為保證濾芯精度的穩定性，我司特引進德國DMG高精度激光機加工設備，從而保證濾芯的高準精度、穩定性、高防腐性、長壽性，我司濾芯技術達到了國內絕對領先水平；為后期客戶檢修維護方便，我司濾芯特采用法蘭式設計；
7、控制模式：壓差控制模式、時間控制模式、手動控制模式；
8、 智能控制系統：PLC液晶顯示一體機、觸摸屏控制、可遠程操控；
9、 過濾精度高：從1微米至3000微米可選；高精度過濾，出水水質穩定。
10、專業團隊、專業設計：針對客戶差異化需求，制定有針對性的方案；
四、工作原理

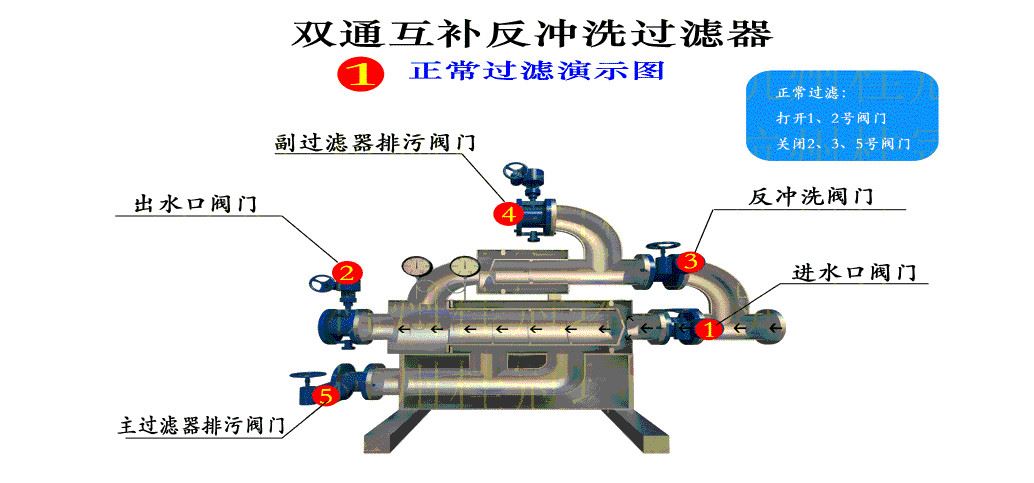

1、正常過濾：打開一號進水口閥門，二號出水口閥門；
關閉三號反沖洗閥門，四號副過濾器排污閥門，五號主過濾器排污閥門；水由一號進水口閥門流經主過濾器過濾再由二號出水口閥門至可用水接入點，正常過濾完成。

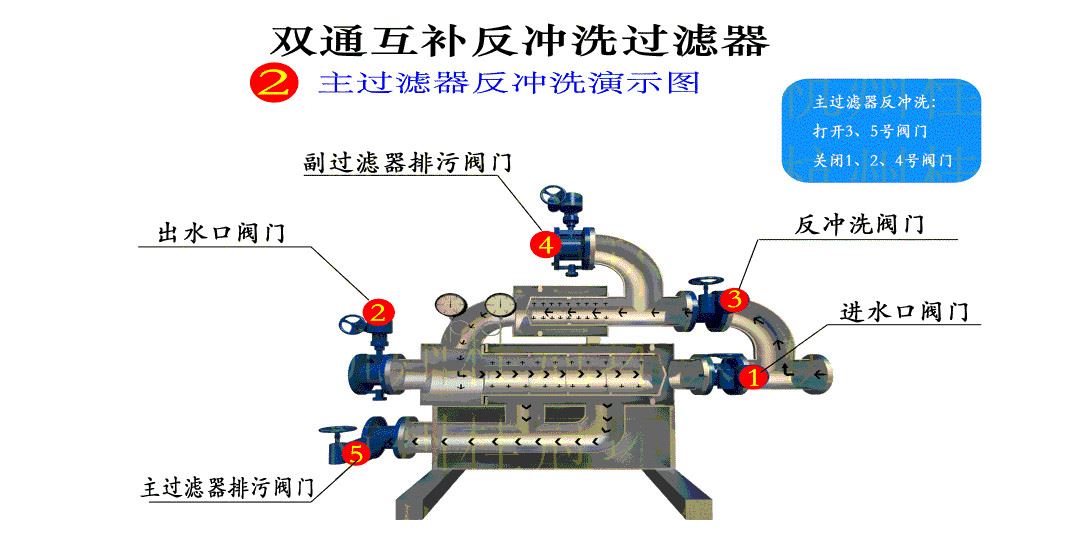

2、主過濾器反清洗：打開三號反沖洗閥門，五號主過濾器排污閥門；關閉一號進水口閥門；四號副過濾器排污閥門，二號出水口閥門；
水由水管與過濾器接入口直接接入，流經三號反沖洗閥門，再由副過濾器將原水過濾；然后對主過濾器濾芯進行反沖，同時內置的360度旋轉噴嘴啟動工作;由濾芯中央向濾芯四壁高壓射水;沾結在濾芯上的污物隨即脫落;污水由主過濾器排污口排出；主過濾器反沖洗完成；

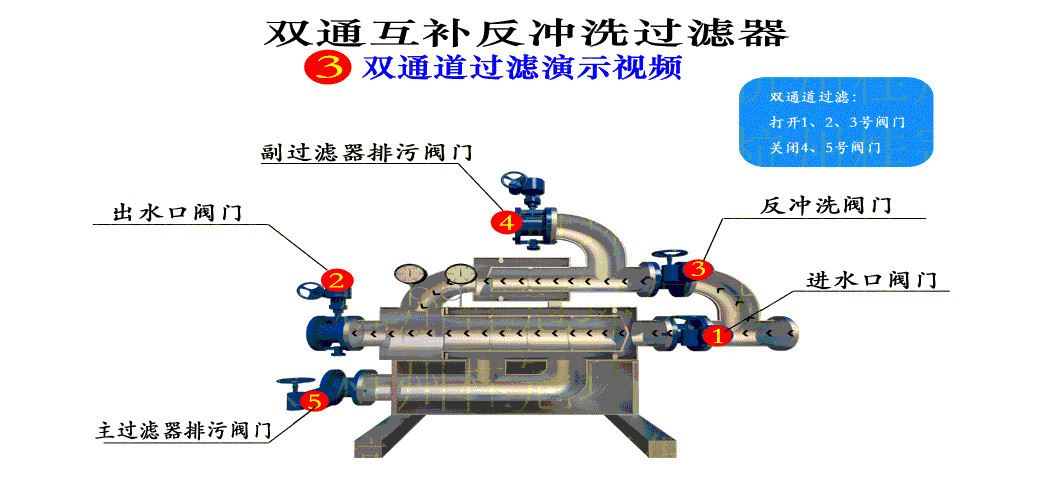

3、  雙通道過濾：打開一號進水口閥門，三號反沖洗閥門，二號出水口閥門；
關閉四號副過濾器排污閥門，五號主過濾器排污閥門；
原水有接入點分別流經一號進水口閥門，三號反沖洗閥門，至主過濾器管道及副過濾器管道分別過濾，并由二號出水口閥門流出；雙通道過濾完成；

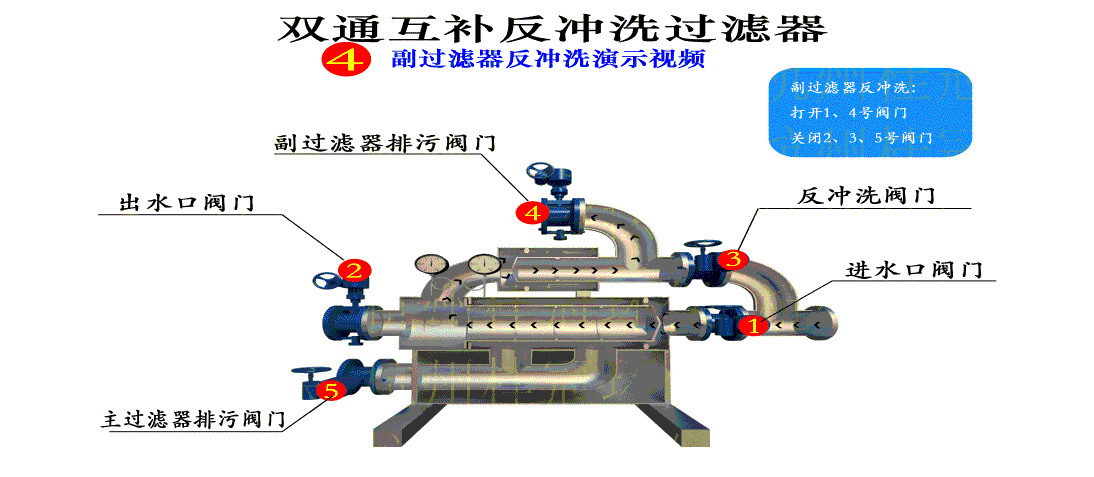

4、  副過濾器反沖洗過濾：打開一號進水口閥門，四號副過濾器排污閥門;關閉三號反沖洗閥門，二號出水口閥門，五號主過濾器排污閥門；
水由進水口閥門進入主過濾器過濾，反方向進入副過濾器對濾芯進行反沖洗，污水由副過濾器排污閥門排出；副過濾器反沖洗完成；

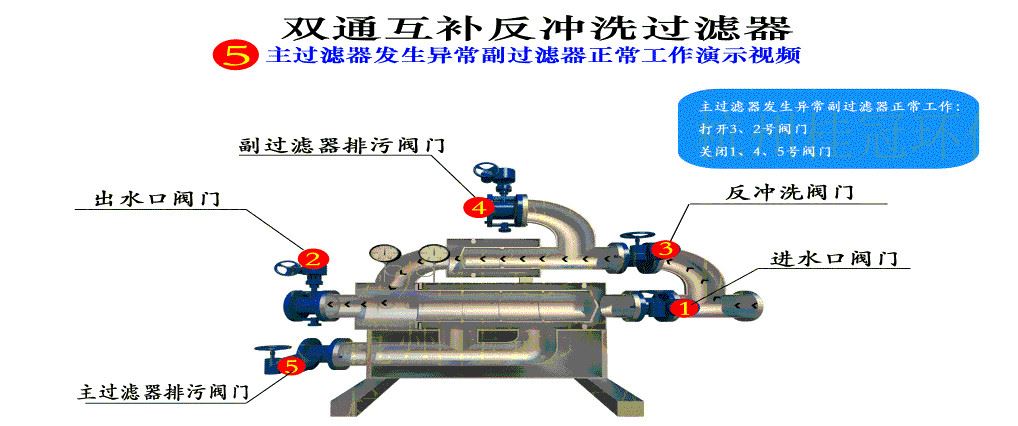

5、  主過濾器發生異常副過濾器正常工作；
打開三號反沖洗閥門；二號出水口閥門；
關閉一號進水口閥門；四號副過濾器排污閥門；五號主過濾器排污閥門；
水由原水管道直接進入三號反沖洗閥門，經過副過濾器過濾再由二號出水口閥門直接接入下一管道；副過濾器正常工作完成；

五、應用范圍
1、 食品飲料：灌裝前的保安過濾；工種食品生產工藝水；糖漿等原料過濾；去除調和工藝中產生的雜質；巧克力、果凍、啤酒等工藝過濾；濾除飲料中的懸浮物、沉積物。

2、 汽車制造，電泳漆、金屬漆、清漆過濾；發動機加工冷卻液過濾；焊接部冷卻水過濾；電子工業純水；清除銅箔電解穩定槽中的雜質，晶片切割研磨廢水循環過濾；

3、 水質處理：原水中的沙粒、藻類以及淤泥積物過濾；鋼鐵行業 、空調系統、壓縮機循環冷卻水、冷凍水過濾；清除水管中水垢、鈣化物過濾；膜法提純液的預過濾，攔截離子交換樹脂等。

4、能源化工：傳統的能源化工行業是高消耗、高排放、高污染的行業；要解決能源化工的環保問題，首先要解決生產過程中污水的循環再利用以及排放治理的問題；所以工業污水處理以及污水循環再利用是企業追求的目標；水赫過濾器實現了能源化工企業追求的目標。

5、石油化工：油井注水、工藝循環水、冷卻水過濾；潤滑油、航煤等油過濾。

6、精細化工:樹脂原料過濾，清除涂料中的纖維、凝膠、過濾溶劑；油墨中大顆粒雜質及研磨細度不達標顆粒，清除混合反應后的團聚雜質；過濾膠粘劑中的大顆粒炭黑及填料。

7、工業制造：潤滑油過濾，冷卻水循環過濾，回收重金屬過濾，超精磨油過濾，切削液、清洗液、回收利用中雜質的過濾；用于原料場、燒結球團廠水處理過濾，高爐、軋機、連鑄機等系統冷卻水過濾。

8、造紙行業：各類造紙用水過濾，原水、高低壓噴離水、水針水、白水、密封水、軸承冷卻水、冷卻塔水、高低壓清水等的過濾，造紙涂料助濾劑過濾，聚合物、膨潤土、淀粉液、消泡劑、施膠劑、潤滑劑、抗水劑、燃料、填料、顏料、碳酸鈣、乳膠等。

9、礦山：過濾井下噴淋水，保證系統工作正常。

10、電廠：用于電廠鍋爐高純水制備的精度預處理部分，發電機冷卻水、密封用水的過濾；

11、農業園林：在有噴頭、噴嘴系統中，應減少由于雜質所造成的設備堵塞、磨損，因此需要選擇高精度、高自動化過濾產品，保證噴灌系統的正常運轉。

六、過濾精度

七、選型
1、處理水量多少
2、系統的管道壓力
3、用戶要求的過濾精度
4、過濾雜質中懸浮物濃度
5、過濾介質的有關物理，化學性質
過濾器規格表

HGSGL- 0
